Guía completa para usar conectores de tira LED COB correctamente

Las tiras LED COB (Chip on Board) se han convertido en una de las opciones de iluminación más demandadas para interiores, tanto en viviendas como en proyectos de decoración comercial. Su luz uniforme, sin puntos visibles, y su alta eficiencia luminosa las hacen ideales para iluminar cocinas, armarios, escaleras o escaparates con resultados de aspecto profesional.

Sin embargo, para que una instalación de tiras LED COB funcione de forma óptima, no basta con elegir una buena tira: los accesorios de conexión marcan la diferencia entre un resultado duradero y uno propenso a fallos eléctricos. El conector tira LED COB es precisamente el componente que permite unir, prolongar o alimentar estas tiras de forma segura y sin necesidad de conocimientos avanzados de electricidad.

En esta guía encontrarás todo lo que necesitas saber: qué tipos de conectores existen, cómo se instalan correctamente y qué errores evitar para no comprometer tu instalación. Tanto si eres un instalador profesional como si estás montando tu primera tira LED en casa, este artículo te acompañará paso a paso para conseguir un resultado seguro y eficiente.

¿Qué es un conector para tira LED COB y para qué sirve?

Un conector para tira LED COB es un componente eléctrico que permite realizar empalmes entre segmentos de tira, entre la tira y la fuente de alimentación, o entre la tira y el cable de extensión. A diferencia de los métodos tradicionales que requieren soldadura, los conectores modernos utilizan un sistema de presión o palanca que sujeta los conductores sin necesidad de herramientas especiales ni conocimientos técnicos avanzados.

Su función principal es garantizar el paso de la corriente eléctrica de forma estable y continua, evitando pérdidas de tensión, calentamientos o cortes intermitentes que puedan afectar al rendimiento de la tira. En instalaciones más grandes, donde es necesario extender el recorrido o dividir la alimentación en varias zonas, estos conectores resultan imprescindibles para lograr un trabajo limpio y ordenado.

Existen conectores diseñados específicamente para tiras COB, que tienen en cuenta el ancho del sustrato y la disposición de los pads de cobre donde se realiza el contacto eléctrico. Usar un conector incompatible con el formato de la tira puede derivar en una conexión deficiente, un parpadeo constante o incluso daños permanentes al circuito. Por eso, conocer bien los tipos disponibles es el primer paso para una instalación exitosa.

Diferencias entre conectores para COB y tiras LED convencionales

Las tiras LED COB presentan una distribución de chips diferente a las tiras SMD tradicionales. En las tiras COB, los LEDs están integrados directamente sobre el substrato de forma continua, creando una superficie emisora ininterrumpida que aporta esa luz tan homogénea que las caracteriza. Esta estructura implica que los conectores para COB deben adaptarse a un diseño específico donde los puntos de contacto eléctrico están situados en zonas concretas del extremo de la tira, habitualmente en los bordes laterales del sustrato.

En cambio, los conectores para tiras SMD estándar están diseñados para coincidir con pads de soldar más separados y generalmente encajan en anchos de 8 mm, 10 mm o 12 mm según el modelo. Ambos tipos no son intercambiables, por lo que antes de adquirir cualquier conector es fundamental revisar tanto el tipo de tira como su ancho exacto. Un error en esta elección supone tiempo y dinero perdidos, además de posibles daños en los componentes.

Tipos de conectores para tiras LED COB

Conocer los diferentes tipos de conectores disponibles en el mercado es clave para seleccionar el más adecuado a cada proyecto. La variedad existente permite abordar desde instalaciones sencillas en una habitación hasta distribuciones más complejas que cubren varias estancias o zonas de un local comercial. A continuación se describen los modelos más habituales y sus aplicaciones principales.

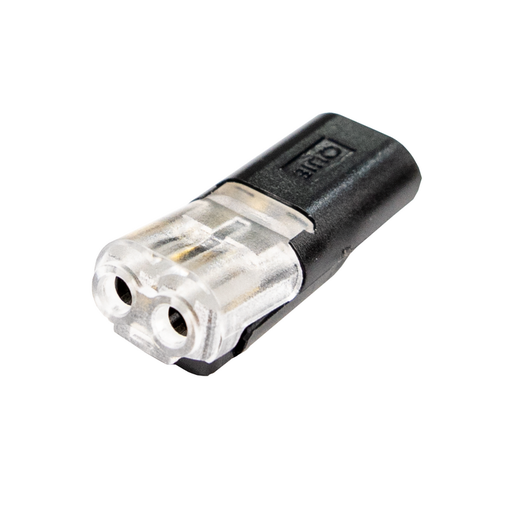

Conectores rápidos sin soldadura

Son los más utilizados en instalaciones domésticas y proyectos de bricolaje. Funcionan mediante un mecanismo de palanca o presión que sujeta el extremo de la tira y el cable conductor sin necesidad de aplicar calor ni soldadura. Su instalación es rápida, intuitiva y permite desmontajes o correcciones posteriores sin dañar los componentes, lo que resulta muy útil cuando se realizan ajustes durante la puesta en marcha de la instalación.

La mayoría de estos conectores para tiras de 2 hilos admiten corrientes de hasta 6 A, lo que los hace compatibles con la mayoría de tiras LED para uso doméstico. Para instalaciones con mayor consumo o tiras de alta potencia, es necesario verificar la capacidad del conector y optar por modelos con mayor tolerancia de corriente, como los diseñados para soportar hasta 9 A o más.

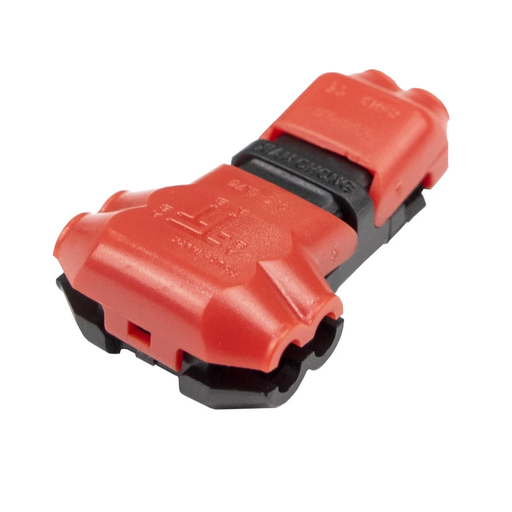

Conectores en T para derivaciones

Los conectores con forma de T permiten dividir la señal de alimentación en dos ramas a partir de un único punto de conexión. Son especialmente útiles cuando se necesita alimentar dos tramos de tira desde una misma fuente, o cuando el recorrido de la instalación incluye una bifurcación, por ejemplo al rodear un elemento arquitectónico o al cubrir varias zonas de un mismo mueble.

Este tipo de conector también se emplea para distribuir uniformemente la tensión en instalaciones largas, ayudando a prevenir la caída de tensión que puede provocar diferencias de brillo visibles entre el inicio y el final de la tira. Al alimentar desde el centro o desde ambos extremos mediante una derivación en T, se logra una iluminación más uniforme a lo largo de todo el recorrido.

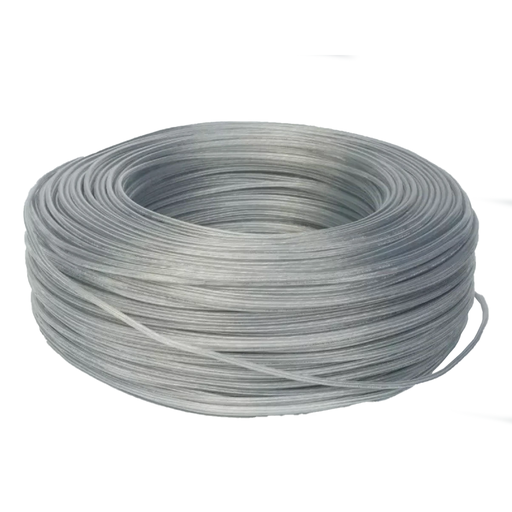

Cables DC bipolares y prolongadores

Para conectar la fuente de alimentación a la tira o para añadir distancia entre ambas, los cables DC bipolares son la solución más práctica y económica. Están disponibles en diferentes longitudes y secciones de hilo, y se conectan fácilmente mediante los conectores de presión descritos anteriormente. En proyectos de gran escala, donde se manejan cientos de metros de instalación, los carretes de cable DC de 100 m permiten cortar exactamente la longitud necesaria sin desperdiciar material.

En instalaciones donde los recorridos son largos, elegir cables con la sección adecuada es crucial para evitar pérdidas de tensión que afecten al rendimiento luminoso de la tira. Como referencia general, a mayor longitud y mayor consumo, mayor debe ser la sección del cable utilizado.

Cómo instalar un conector de tira LED COB paso a paso

La instalación de un conector para tira LED COB es un proceso sencillo si se siguen los pasos correctos y se trabaja con cuidado. A continuación se detalla el procedimiento habitual para un conector rápido de dos hilos, el tipo más común en instalaciones domésticas y semiprofesionales.

El primer paso es cortar la tira por la zona indicada. Las tiras COB tienen marcas de corte cada cierta distancia, generalmente cada 25 mm o 50 mm según el fabricante. Es imprescindible respetar estas marcas para no dañar el circuito interno ni inutilizar un tramo de tira. Un corte fuera de zona puede dejar un segmento sin alimentación o generar un cortocircuito.

A continuación, hay que preparar el extremo de la tira. Si la tira dispone de una capa protectora de silicona, gel o revestimiento termoplástico, retírala con cuidado en la zona de los pads de contacto, dejando expuesto el cobre sin dañarlo ni doblarlo. Este paso es determinante para asegurar un buen contacto eléctrico dentro del conector.

Después, abre el mecanismo del conector. En los modelos de palanca, levanta la palanca para separar los contactos y abrir el canal de inserción. En los de presión directa, simplemente orienta el extremo del conector hacia la tira y prepárate para la inserción. Nunca fuerces la tira si el mecanismo no está completamente abierto, ya que podrías doblar o romper los pads de cobre.

Inserta la tira con cuidado. Desliza el extremo dentro del canal asegurándote de que los pads de cobre queden alineados con los contactos metálicos del conector. La polaridad es fundamental: el lado marcado con «+» o con el conductor de color rojo debe coincidir siempre con el terminal positivo del conector. Invertir la polaridad impedirá que la tira encienda o, en algunos casos, puede causar daños irreversibles.

Cierra y asegura el conector bajando la palanca o presionando hasta notar resistencia y escuchar un clic. Comprueba que la tira no se desplaza al tirar suavemente de ella: si se mueve, vuelve a abrir el conector y repite la inserción. Finalmente, verifica la conexión antes de fijar definitivamente la instalación conectando la fuente de alimentación y comprobando que la tira enciende con luminosidad uniforme.

Errores comunes al conectar tiras LED COB

Uno de los errores más frecuentes es invertir la polaridad al instalar el conector. Las tiras LED son componentes de corriente continua con polaridad definida: si se conecta el positivo donde corresponde el negativo, la tira no encenderá o, en el peor de los casos, sufrirá daños que no tienen solución. Antes de cerrar cualquier conector, dedica un momento a verificar cuál es el polo positivo y cuál el negativo tanto en el conector como en el cable de alimentación.

Otro error habitual es utilizar conectores incompatibles con el ancho o el formato de la tira. Un conector diseñado para una tira de 8 mm no funcionará correctamente en una tira de 10 mm, y viceversa. La holgura provoca un contacto deficiente que genera resistencia eléctrica, calentamiento localizado y pérdida de brillo. Antes de comprar, consulta siempre las especificaciones técnicas tanto del conector como de la tira y comprueba que coinciden en ancho, número de hilos y tipo de substrato.

Forzar la inserción de la tira sin haber abierto completamente el mecanismo del conector es otro fallo que se repite con frecuencia entre usuarios sin experiencia. Si notas resistencia al insertar la tira, detente, retira la tira con cuidado y verifica que el canal de inserción está completamente abierto antes de intentarlo de nuevo. La presión excesiva puede doblar los pads de cobre o romper el mecanismo del conector.

Por último, muchos instaladores principiantes subestiman la importancia de la capacidad de corriente del conector. Cada conector tiene un amperaje máximo soportado: superarlo provoca calentamiento progresivo, pérdida de eficiencia eléctrica e incluso riesgo de incendio. Antes de elegir un conector, calcula el consumo total de todos los segmentos de tira que pasarán por ese punto y elige un modelo cuya capacidad sea igual o superior a ese valor, dejando siempre un margen de seguridad.

Criterios para elegir el conector adecuado a tu instalación LED

Elegir bien el conector es tan importante como seleccionar la propia tira LED. Para hacerlo correctamente, ten en cuenta los siguientes criterios antes de realizar cualquier compra. En primer lugar, identifica el tipo de tira que vas a instalar: COB, SMD 2835, SMD 5050 u otro formato, ya que cada uno tiene sus propios conectores compatibles que no son intercambiables entre sí.

A continuación, mide con precisión el ancho de la tira. Los anchos más comunes son 5 mm, 8 mm, 10 mm y 12 mm. El conector debe coincidir exactamente con ese ancho para garantizar un contacto eléctrico correcto. Un milímetro de diferencia puede ser suficiente para provocar una conexión deficiente o inestable.

El número de hilos es otro factor clave. Las tiras monocolor usan 2 hilos, mientras que las tiras RGB requieren 4 y las RGBW necesitan 5. El conector debe tener el mismo número de canales que la tira para que todos los circuitos queden correctamente conectados. Finalmente, calcula el amperaje total que circulará por el conector y elige un modelo con capacidad suficiente, seleccionando siempre un margen de seguridad por encima del consumo máximo previsto.

En ILUDEC dispones de una completa selección de accesorios para tiras LED que incluye conectores rápidos, conectores en T, cables DC y componentes de unión para todo tipo de instalaciones, pensados tanto para proyectos domésticos como para aplicaciones profesionales de mayor envergadura.

Claves para una instalación de tiras LED COB sin fallos

Seleccionar y usar correctamente el conector adecuado para tira LED COB es uno de los factores que determina el éxito y la durabilidad de cualquier instalación de iluminación LED. Desde la elección del modelo compatible con el tipo y ancho de la tira, hasta la verificación de la polaridad y la capacidad de corriente, cada detalle influye en el resultado final.

Los conectores modernos han simplificado enormemente el proceso de instalación, eliminando la necesidad de herramientas especiales o conocimientos de soldadura. Gracias a los sistemas de palanca y presión, incluso los usuarios sin experiencia previa pueden realizar conexiones seguras, estables y de aspecto profesional en poco tiempo y sin riesgo de dañar los componentes.

Si tienes dudas sobre qué conector elegir para tu proyecto, revisa siempre las especificaciones de tu tira LED antes de comprar y contrasta el ancho, el número de hilos y el amperaje máximo soportado. Con los componentes adecuados y siguiendo los pasos descritos en esta guía, conseguirás una instalación limpia, eficiente y duradera que aprovechará al máximo las prestaciones de tus tiras LED COB.
